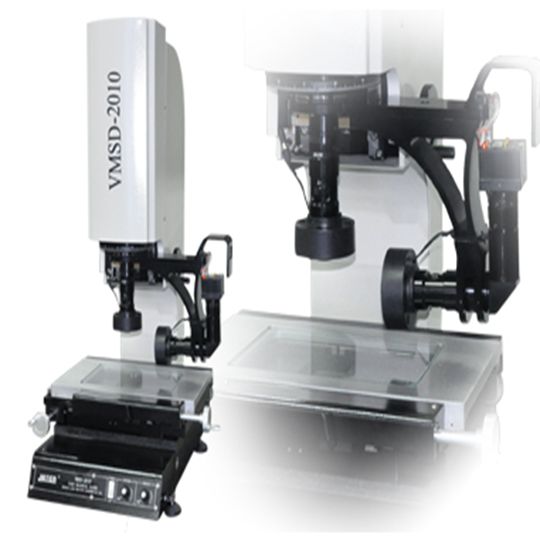

刀具影像測量儀
刀具測量儀
產品簡介
該款刀具影像測量儀是在手動影像測量儀的基礎上專為刀具生產商或刀具修磨廠產品刀具檢測而研發的一款產品。專用銑刀測量儀、使用雙鏡頭刀具專用檢測方式。
訂購熱線：
產品介紹
刀具測量儀特點：
• 刀具測量儀是影像測量儀中的一種測量儀器；• 立臥雙鏡頭刀具專用檢測儀是世界上技術最領先的刀具測量系統，其適用于專業化刀具生產商或刀具修磨廠；• 測量時，其可以從兩個方向找正并測量刀具，一次裝夾即可實現X軸、Y軸、Z軸、臥式鏡頭回轉軸，刀具旋轉等多個軸的測量，避免了多次裝夾時產生的誤差，這是其他普通測量儀所不具備的；• 在雙鏡頭中采用同軸高精密旋轉夾具，極大方便了測量，一次裝夾即可以完成刀具的直徑、長度、切削刃間距、前角、后角、螺旋角、主偏角、副偏角、等各種尺寸的精確測量。• 全球著名的刀具制造商幾乎全部采用了這種專用的刀具測量儀，而且每年用戶數量正以成倍的速度增長。 刀具測量儀優勢特性：
這款產品繼承了手動影像測量儀的所有優點及特性，機臺采用大理石底座，降低變形系數，增強了儀器的穩定性，保證測量精度。
設備裝配兩個CCD高清晰度攝像機，可以在不移動被測物體的情況下從不同角度和方向?qū)Ρ粶y物體進行觀察和測量，從而減少了人為操作的誤差。
部分功能介紹：
刀具測量軟件除了具備測量軟件的常用功能外，增加視頻區的十字線對位功能，通過鍵盤方向鍵調節十字線可以快速的測量出刀口的角度。可以通過鍵盤數字鍵1、2快速切換CCD鏡頭，從而能從不同角度和方向觀測被測物體。在測量工作區域中，增加了六個快速檢測距離的功能。
點到點的距離、
點到直線的距離、
線到線的距離、
圓心到直線的距離、
圓心到圓心的距離、
圓環的厚度。
• 刀具測量儀是影像測量儀中的一種測量儀器；• 立臥雙鏡頭刀具專用檢測儀是世界上技術最領先的刀具測量系統，其適用于專業化刀具生產商或刀具修磨廠；• 測量時，其可以從兩個方向找正并測量刀具，一次裝夾即可實現X軸、Y軸、Z軸、臥式鏡頭回轉軸，刀具旋轉等多個軸的測量，避免了多次裝夾時產生的誤差，這是其他普通測量儀所不具備的；• 在雙鏡頭中采用同軸高精密旋轉夾具，極大方便了測量，一次裝夾即可以完成刀具的直徑、長度、切削刃間距、前角、后角、螺旋角、主偏角、副偏角、等各種尺寸的精確測量。• 全球著名的刀具制造商幾乎全部采用了這種專用的刀具測量儀，而且每年用戶數量正以成倍的速度增長。 刀具測量儀優勢特性：
這款產品繼承了手動影像測量儀的所有優點及特性，機臺采用大理石底座，降低變形系數，增強了儀器的穩定性，保證測量精度。
設備裝配兩個CCD高清晰度攝像機，可以在不移動被測物體的情況下從不同角度和方向?qū)Ρ粶y物體進行觀察和測量，從而減少了人為操作的誤差。
部分功能介紹：
刀具測量軟件除了具備測量軟件的常用功能外，增加視頻區的十字線對位功能，通過鍵盤方向鍵調節十字線可以快速的測量出刀口的角度。可以通過鍵盤數字鍵1、2快速切換CCD鏡頭，從而能從不同角度和方向觀測被測物體。在測量工作區域中，增加了六個快速檢測距離的功能。
點到點的距離、 點到直線的距離、 線到線的距離、 圓心到直線的距離、 圓心到圓心的距離、圓環的厚度。

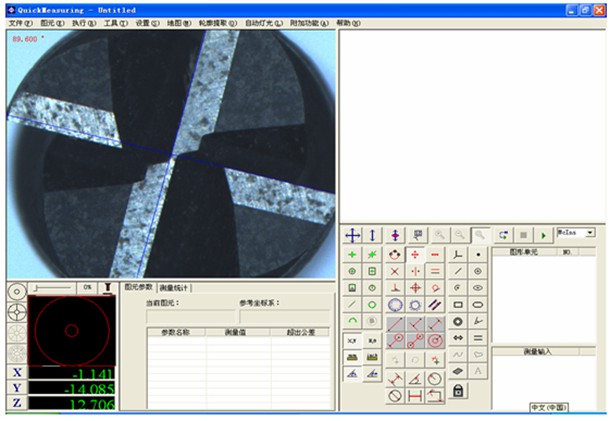

圖1 正面視場

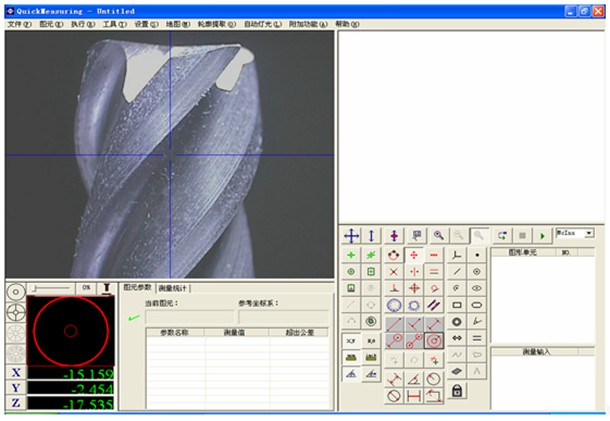

圖2 側面視場

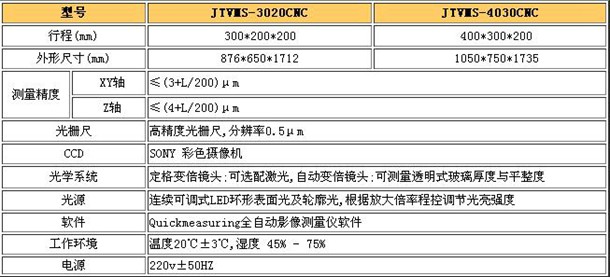

儀器型號參數
